System-Aufbau - Komplettset 04, für Produktbreite 1000 mm, RAL7035/RAL7035

System-Aufbau - Komplettset 04, für Produktbreite 1000 mm, RAL7035/RAL7035

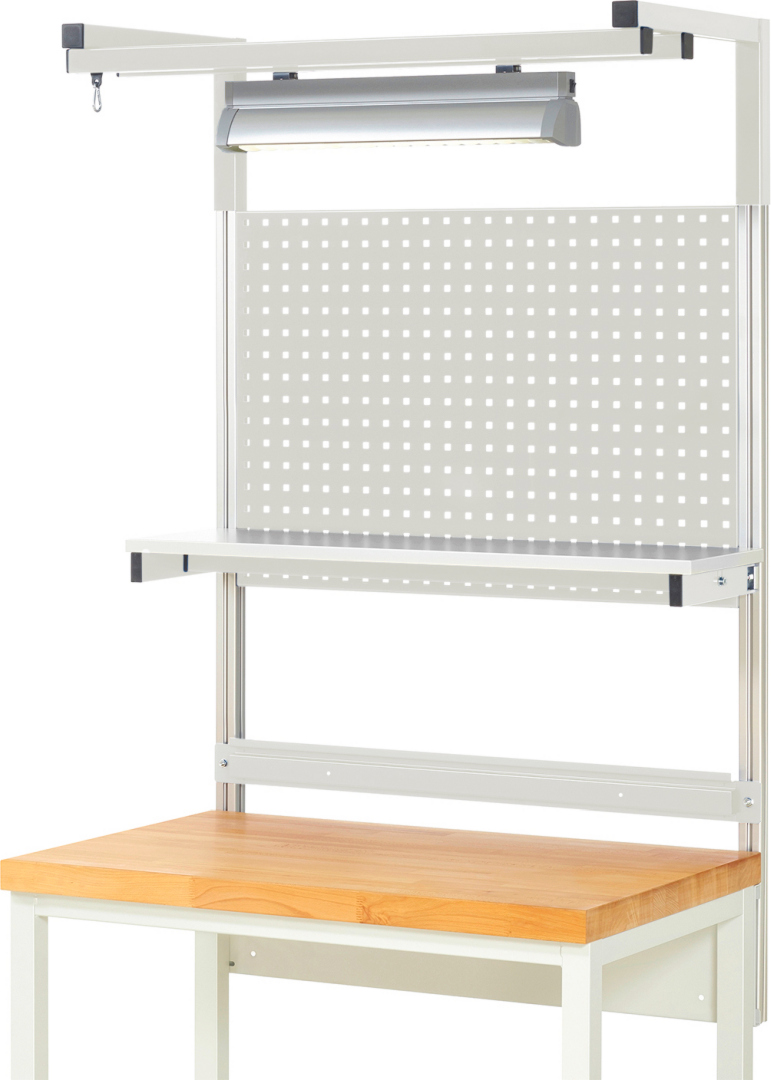

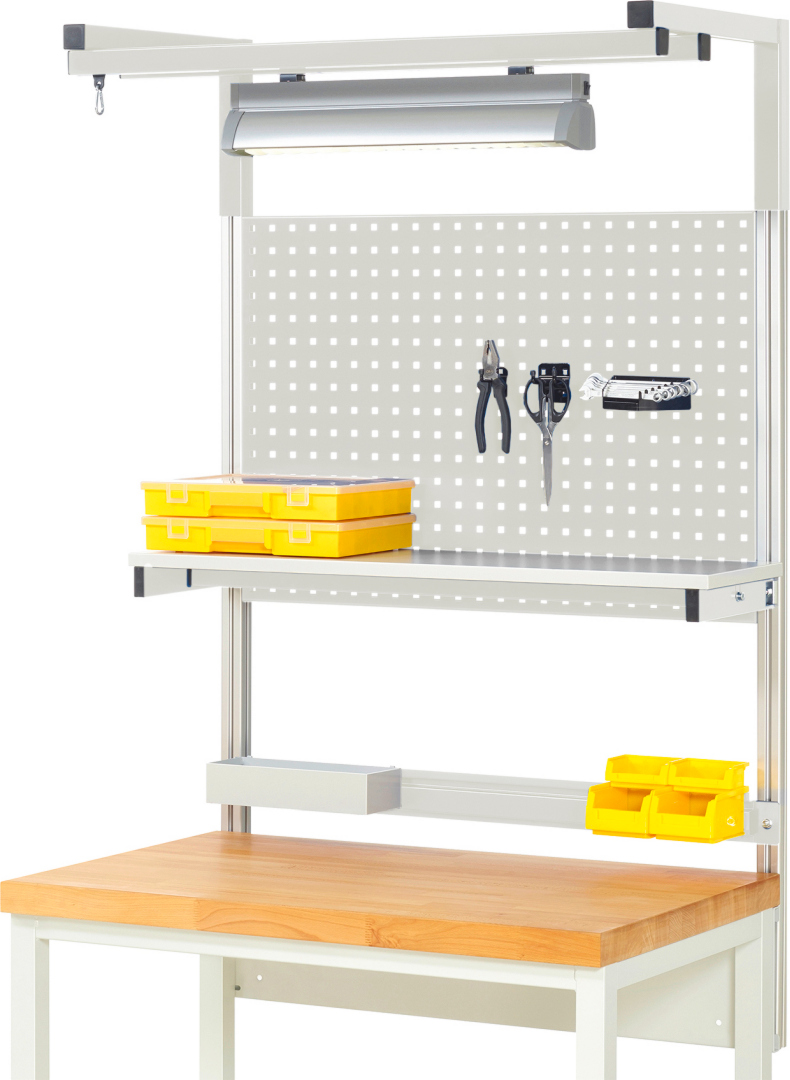

• System-Aufbau - Komplettset 04
• für Produktbreite 1000 mm
• Der Befestigungssatz (Querträger) wird hinten unter der Arbeitsplatte an den Systemunterbau angebracht. Die 2 System-Stützen (Aluminiumprofil 40x40 mm) werden mittels Nutensteinen an den Befestigungssatz (Querträger) angeschraubt (Höhe einstellbar) und laufen hinter der Arbeitsplatte nach oben, so dass die gesamte Tiefe der Arbeitsplatte frei bleibt (kein Verschrauben auf der Arbeitsplatte). Die System-Stützen verfügen an allen 4 Seiten über eine Profilnut, so dass eine allseitige Nutzung möglich ist.
• Die 2 System-Stützen werden links und rechts außen angeschraubt, so dass 1 Systemfeld in der Systembreite 1000 mm entsteht. Nutzhöhe 1130 (ab Oberkante Arbeitsplatte).
• Geeignet für: Arbeitstische Serie Jerry und Tom, Werktische Serie 900, Werkbänke Serie 8000, Werkbänke Serie 7000, Fahrbare Werkbänke Serie 8000, Werkbänke mit Fahrgestell Serie 8000, Schubladenschränke Serie 7000, Montagewagen Serie 7000, Elektrisch Höhenverstellbare Arbeitsplätze Serie adlatus 300 und 600.
• Montage an: Systemunterbau.
• Aufnahme von: Anbauelemente (System-Zubehör).
• 1 x Befestigungssatz (Querträger) mit 2 System-Stützen (ergibt Systembreite 1x1000 mm).
• 1 x Lochplatte B915 x H650 mm.
• Mit 4-Kant Systemlochung (Lochung 10x10 mm, Abstand Lochmitte-Lochmitte 38 mm) zur Aufnahme von Lochplatten-Zubehör.
• 1 x Etagenbord B1000 x T300 mm; Melaminharzbeschichtete Platte.
• 1 x Halteschiene B915 mm für Aufnahme von Sichtlagerkästen (offene Einhängekante an der Rückseite der Sichtlagerkästen erforderlich) und/oder Energieleiste.
• 1 x Auslegerpaar T550 x H300 mm für Aufnahme von Laufschiene/Montageschiene (max. 2 Stück).
• 2 x Laufschiene/Montageschiene B1000 mm für Aufnahme von Beleuchtungsleiste und/oder Laufwagen mit Karabiner.
• 1 x Laufwagen mit Karabiner für Aufnahme von Federzug, Balancer, etc.
• 1 x Langfeldleuchte (Leuchtengehäuse aus Aluminium). Integrierter elektronischer LED-Konverter. Ein/Aus-Schalter, Anschlusskabel mit Stecker. Lichtfarbe neutralweiß Farbtemperatur 5000 Kelvin, Max. Beleuchtungsstärke 768 lx. Leuchtenleistung 16,1 Watt. Leuchtenlichtstrom 1537 Lumen. Leuchteneffizienz 95 lm/W. CE-Kennzeichen. Schutzklasse IP40. - Nennlebensdauer: Umgebungstemperatur -20° bis +40°, LED-Komponenten L80B10 > 50.000 Stunden.
• Einbauhöhe der Anbauelemente innerhalb der System-Stützen verstellbar.
• Belastbarkeit gesamt max. 100 kg
• Belastbarkeit max. 30 kg je Anbauelement
• Lieferung teilmontiert
• Pulverbeschichtung
• Qualitätsgarantie 5 Jahre
• Made in Germany

Technische Daten

Montage / Unterlagen

https://oxomi.com/p/2024568/catalog/10366036|https://oxomi.com/p/2024568/catalog/10642986

Hersteller: RAU
