System-Aufbau - Komplettset 03, für Produktbreite 1500 mm, RAL7035/RAL7035

System-Aufbau - Komplettset 03, für Produktbreite 1500 mm, RAL7035/RAL7035

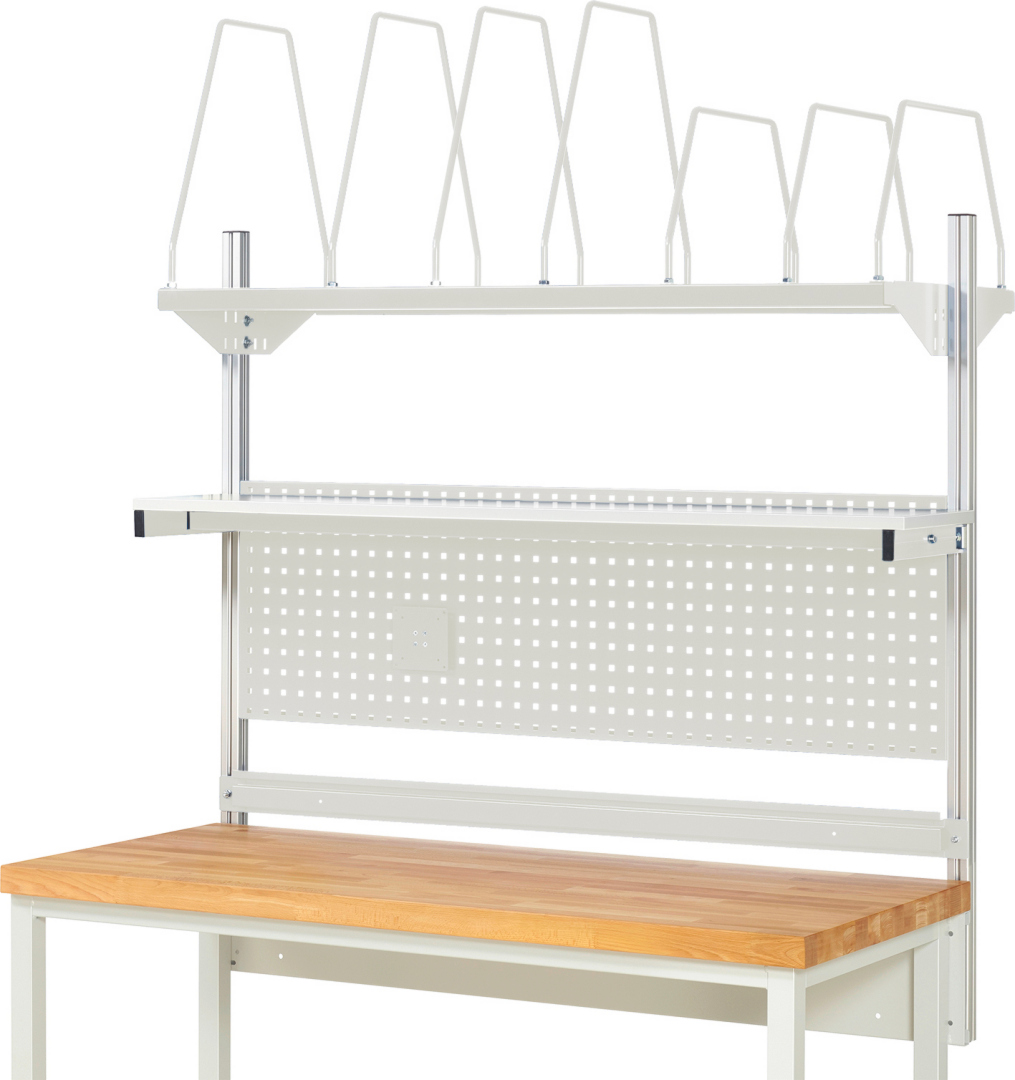

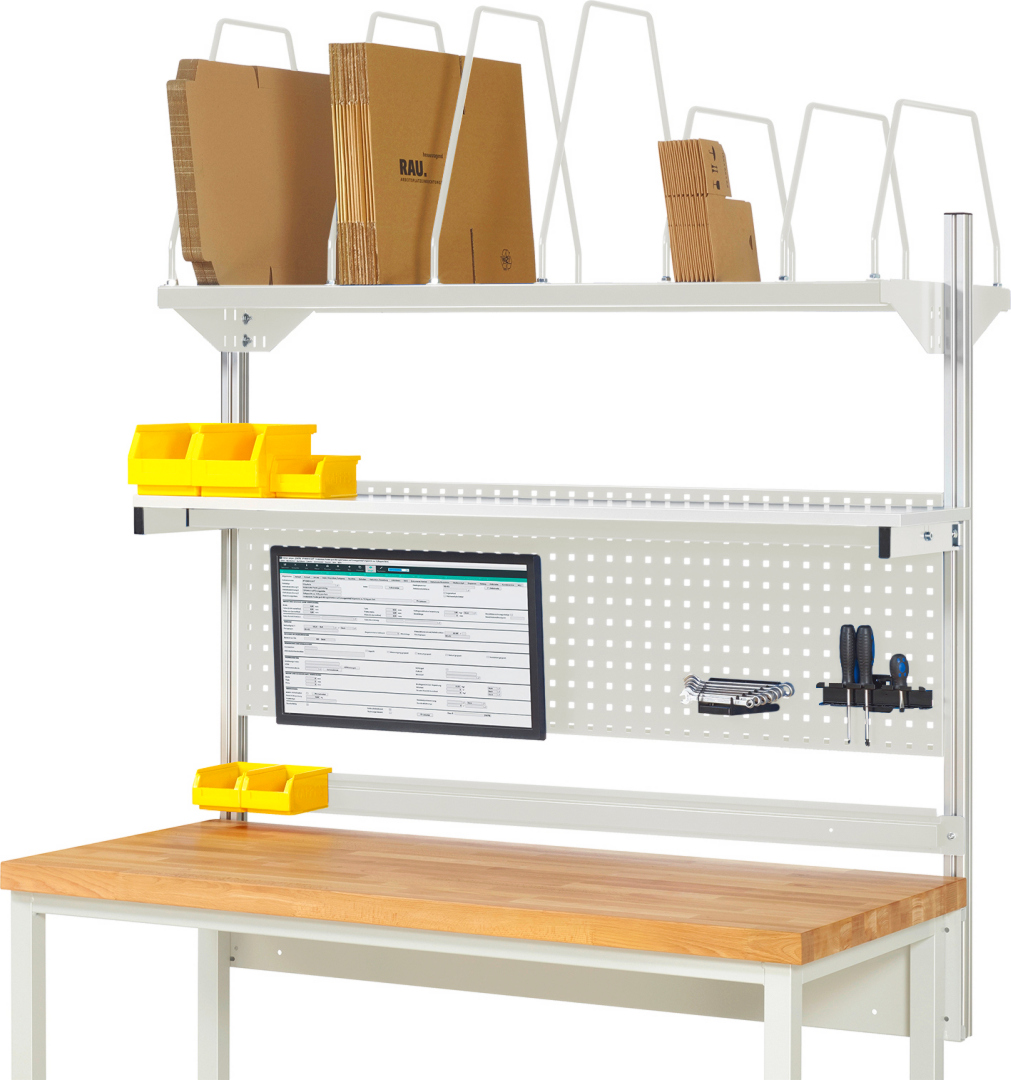

• System-Aufbau - Komplettset 03
• für Produktbreite 1500 mm
• Der Befestigungssatz (Querträger) wird hinten unter der Arbeitsplatte an den Systemunterbau angebracht. Die 2 System-Stützen (Aluminiumprofil 40x40 mm) werden mittels Nutensteinen an den Befestigungssatz (Querträger) angeschraubt (Höhe einstellbar) und laufen hinter der Arbeitsplatte nach oben, so dass die gesamte Tiefe der Arbeitsplatte frei bleibt (kein Verschrauben auf der Arbeitsplatte). Die System-Stützen verfügen an allen 4 Seiten über eine Profilnut, so dass eine allseitige Nutzung möglich ist.
• Die 2 System-Stützen werden links und rechts außen angeschraubt, so dass 1 Systemfeld in der Systembreite 1500 mm entsteht. Nutzhöhe 1130 (ab Oberkante Arbeitsplatte).
• Geeignet für: Arbeitstische Serie Jerry und Tom, Werktische Serie 900, Werkbänke Serie 8000, Werkbänke Serie 7000, Fahrbare Werkbänke Serie 8000, Werkbänke mit Fahrgestell Serie 8000, Schubladenschränke Serie 7000, Montagewagen Serie 7000, Elektrisch Höhenverstellbare Arbeitsplätze Serie adlatus 300 und 600.
• Montage an: Systemunterbau.
• Aufnahme von: Anbauelemente (System-Zubehör).
• 1 x Befestigungssatz (Querträger) mit 2 System-Stützen (ergibt Systembreite 1x1500 mm).
• 1 x Lochplatte B1415 x H450 mm.
• Mit 4-Kant Systemlochung (Lochung 10x10 mm, Abstand Lochmitte-Lochmitte 38 mm) zur Aufnahme von Lochplatten-Zubehör.
• 1 x Etagenbord B1500 x T300 mm; Melaminharzbeschichtete Platte.
• 1 x Halteschiene B1415 mm für Aufnahme von Sichtlagerkästen (offene Einhängekante an der Rückseite der Sichtlagerkästen erforderlich) und/oder Energieleiste.
• 1 x Flachbildschirmhalter mit Montageadapter für Lochplatte (VESA MIS-D 75/100).
• 1 x Kartonagenmagazin B1415 x T650 mm; Ablageebene mit 4-Kant Systemlochung (Lochung 10x10 mm, Abstand Lochmitte-Lochmitte 38 mm). Vorne Anschlagschiene mit Überstand 30 mm. Anzahl Kartonhalter (Tiefe 435 mm): 3 Stück (Höhe 300 mm) und 4 Stück (Höhe 450 mm) in der Breite frei positionierbar.
• Einbauhöhe der Anbauelemente innerhalb der System-Stützen verstellbar.
• Belastbarkeit gesamt max. 100 kg
• Belastbarkeit max. 30 kg je Anbauelement
• Lieferung teilmontiert
• Pulverbeschichtung
• Qualitätsgarantie 5 Jahre
• Made in Germany

Technische Daten

Montage / Unterlagen

https://oxomi.com/p/2024568/catalog/10366036|https://oxomi.com/p/2024568/catalog/10642986

Hersteller: RAU
