System-Aufbau - Komplettset 01, für Produktbreite 3000 mm, RAL7035/RAL7035
System-Aufbau - Komplettset 01, für Produktbreite 3000 mm, RAL7035/RAL7035
System-Aufbau - Komplettset 01, für Produktbreite 3000 mm, RAL7035/RAL7035

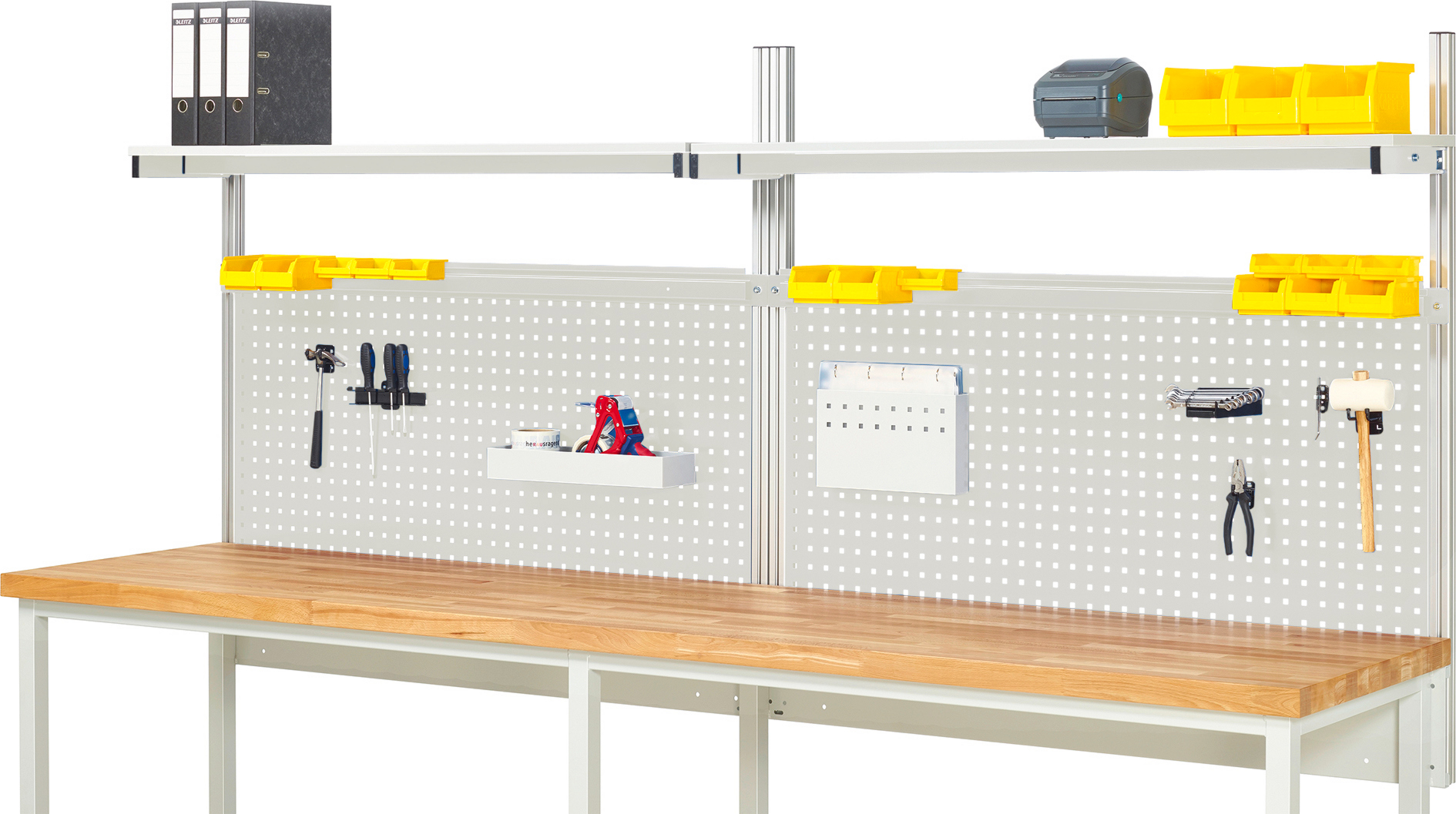

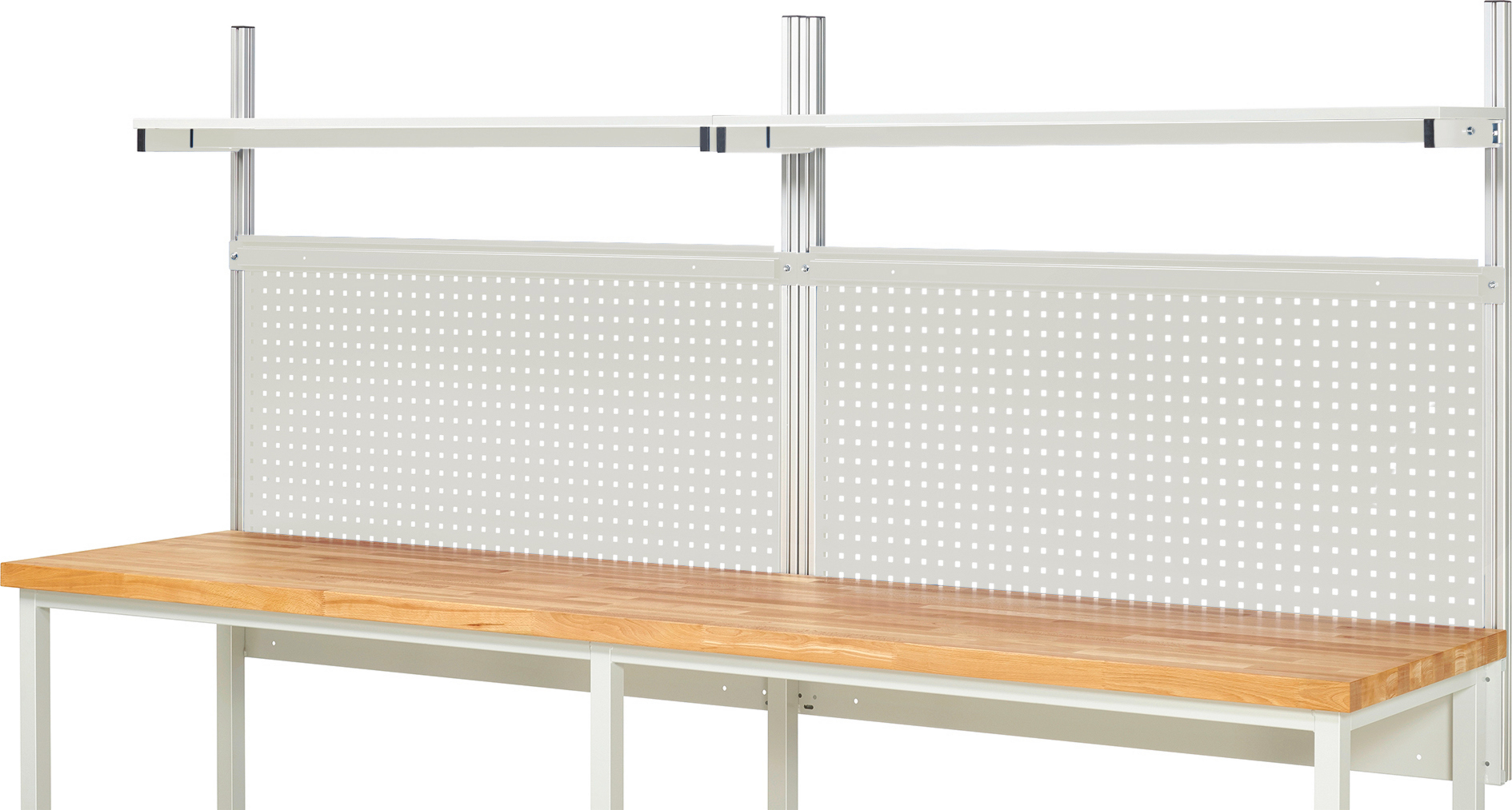

- System-Aufbau - Komplettset 01
- für Produktbreite 3000 mm
- Der Befestigungssatz (Querträger) wird hinten unter der Arbeitsplatte an den Systemunterbau angebracht. Die 2 System-Stützen (Aluminiumprofil 40x40 mm) werden mittels Nutensteinen an den Befestigungssatz (Querträger) angeschraubt (Höhe einstellbar) und laufen hinter der Arbeitsplatte nach oben, so dass die gesamte Tiefe der Arbeitsplatte frei bleibt (kein Verschrauben auf der Arbeitsplatte). Die System-Stützen verfügen an allen 4 Seiten über eine Profilnut, so dass eine allseitige Nutzung möglich ist.
- Die 4 System-Stützen werden links und rechts außen sowie mittig angeschraubt, so dass 2 Systemfelder in der Systembreite 1500 mm entstehen. Nutzhöhe 1130 (ab Oberkante Arbeitsplatte).
- Geeignet für: Arbeitstische Serie Jerry und Tom, Werktische Serie 900, Werkbänke Serie 8000, Werkbänke Serie 7000, Fahrbare Werkbänke Serie 8000, Werkbänke mit Fahrgestell Serie 8000, Schubladenschränke Serie 7000, Montagewagen Serie 7000, Elektrisch Höhenverstellbare Arbeitsplätze Serie adlatus 300 und 600.
- Montage an: Systemunterbau.
- Aufnahme von: Anbauelemente (System-Zubehör).
- 2 x Befestigungssatz (Querträger) mit 4 System-Stützen (ergibt Systembreite 2x1500 mm).
- 2 x Lochplatte B1415 x H650 mm.
- Mit 4-Kant Systemlochung (Lochung 10x10 mm, Abstand Lochmitte-Lochmitte 38 mm) zur Aufnahme von Lochplatten-Zubehör.
- 2 x Etagenbord B1500 x T300 mm; Melaminharzbeschichtete Platte.
- 2 x Halteschiene B1415 mm für Aufnahme von Sichtlagerkästen (offene Einhängekante an der Rückseite der Sichtlagerkästen erforderlich) und/oder Energieleiste.
- Einbauhöhe der Anbauelemente innerhalb der System-Stützen verstellbar.
- Belastbarkeit gesamt max. 100 kg
- Belastbarkeit max. 30 kg je Anbauelement
- Lieferung teilmontiert
- Pulverbeschichtung
- Qualitätsgarantie 5 Jahre
- Made in Germany
Technische Daten
| Katalognummer | EE-BW-KS-01-3000.12 |
|---|
| EAN/GTIN | 4040376478382 |
|---|
| Produktmaße | B3000 x T350 x H1130 mm |
|---|
| Breite | 3000 mm |
|---|
| Tiefe | 350 mm |
|---|
| Höhe | 1130 mm |
|---|
| RAL-Farbe Gestell/Gehäuse | RAL7035 |
|---|
| RAL-Farbe Einbauten | RAL7035 |
|---|
| Flächenlast | 100 kg |
|---|
| Nettogewicht | 82 kg |
|---|
| Bruttogewicht | 86 kg |
|---|
| eClass | 21100204 |
|---|
| Zolltarifnummer | 94032080 |
|---|
| Ursprungsland | Deutschland |
|---|
| Ursprungsregion | Baden-Württemberg |
|---|
Montage / Unterlagen
https://oxomi.com/p/2024568/catalog/10366036|https://oxomi.com/p/2024568/catalog/10642986
Hersteller: RAU
