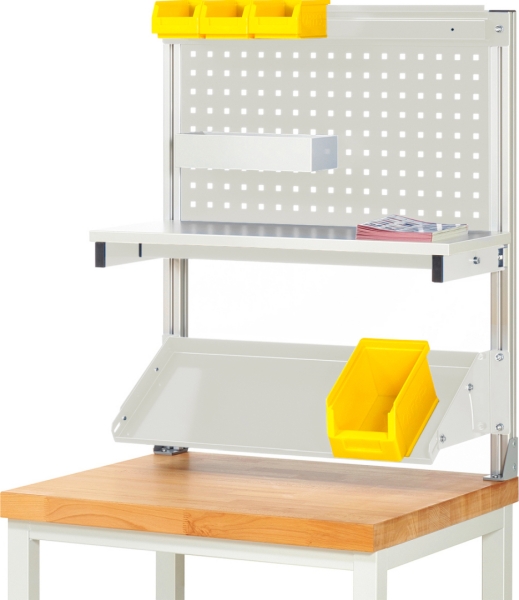

System-Aufbau (Komplettset-01 B750 mm), zur Montage auf Arbeitsplatte, RAL7035

System-Aufbau (Komplettset-01 B750 mm), zur Montage auf Arbeitsplatte, RAL7035

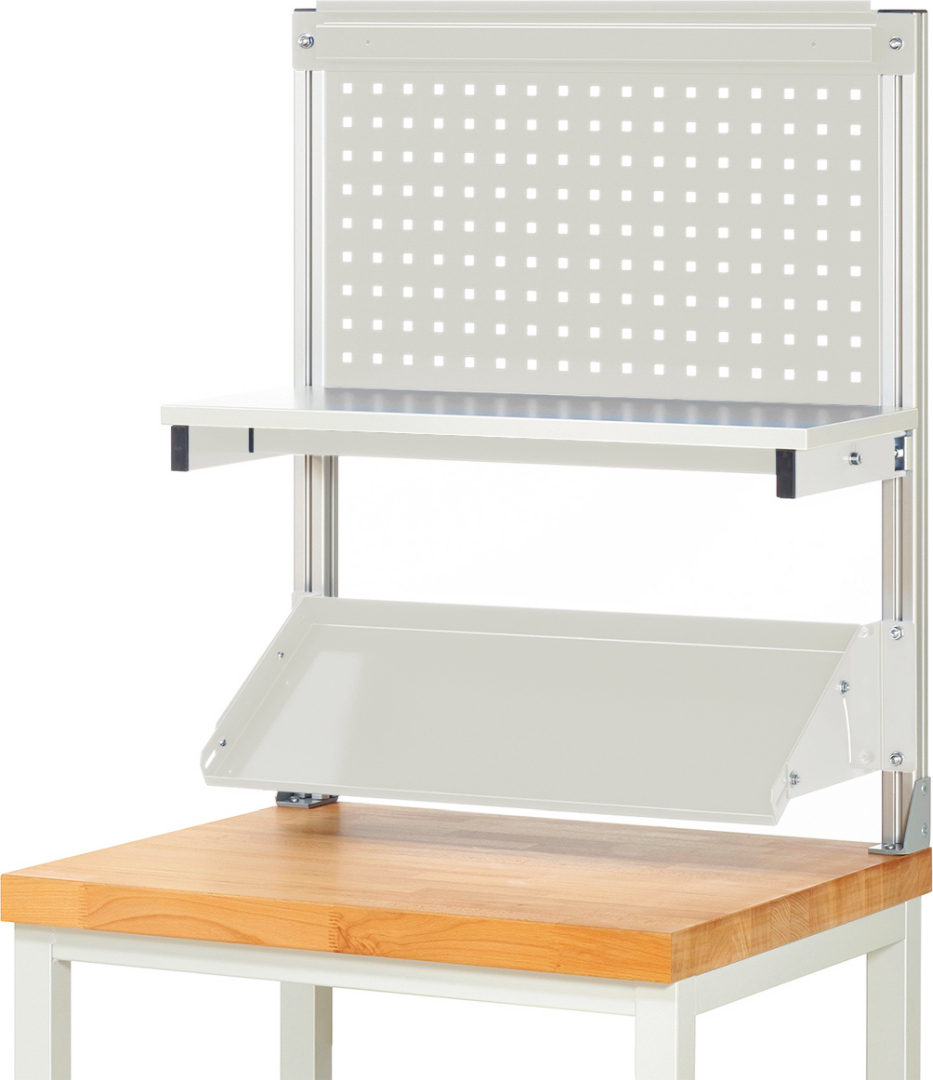

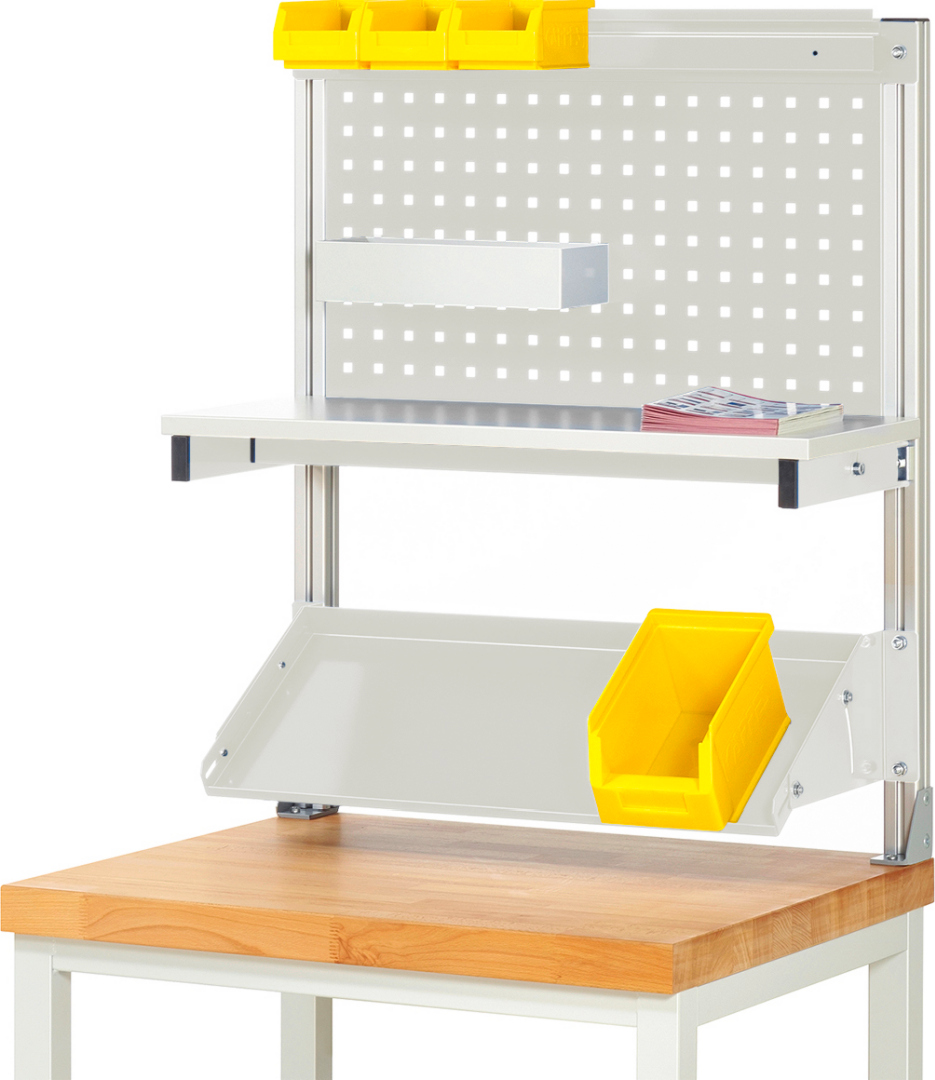

• System-Aufbau (Komplettset-01 B750 mm)
• B750 x T350 x H900 mm
• 1 x System-Stützenpaar zur Montage auf die Arbeitsplatte:
• Die System-Stützen (Aluminiumprofil 40x40 mm) werden mittels eines Montageadapters direkt mit der Arbeitsplatte verschraubt. Die System-Stützen verfügen an allen 4 Seiten über eine Profilnut, so dass eine allseitige Nutzung möglich ist.
• Nutzhöhe 900 mm.
• Montage auf: Arbeitsplatte.
• Aufnahme von: Anbauelemente (System-Zubehör).
• Bitte beachten: Die Stärke der Arbeitsplatte muss mindestens 40 mm betragen und es muss sich um eine Arbeitsplatte mit einem massiven Kern handeln.
• 1 x Lochplatte B665 x T40 x H450 mm.
• Mit 4-Kant Systemlochung (Lochung 10x10 mm, Abstand Lochmitte-Lochmitte 38 mm).
• Montage an: System-Stützen (dazwischen). Die Einbauhöhe ist stufenlos wählbar. Bei Montage einer Lochplatte können davor oder dahinter die Anbauelemente Etagenbord, Metallablage und Halteschiene montiert werden.
• Aufnahme von: Lochplatten-Zubehör, Montageadapter für Flachbildschirm.
• Belastbarkeit max. 30 kg.
• 1 x Halteschiene B750 x T25 x H80 mm
• Schiene mit Einhängekante für Sichtlagerkästen und Bohrbild für Energieleiste.
• Montage an: System-Stützen von vorne, System-Stützen von hinten. Die Einbauhöhe ist stufenlos wählbar. Die Montage ist auch vor oder hinter einer Lochplatte möglich.
• Aufnahme von: Sichtlagerkästen (offene Einhängekante an der Rückseite der Sichtlagerkästen erforderlich), Energieleiste.
• Belastbarkeit max. 30 kg
• 1 x Etagenbord B750 x T310 x H75 mm.
• Melaminharzbeschichtete Platte (Stärke 22 mm, lichtgrau, ABS-Kante) mit einem Unterzug aus Profil-Stahlrohr (40x40x2 mm) sowie 2 Ausleger aus Profil-Stahlrohr (50x20x2 mm).
• Montage an: System-Stützen von vorne, System-Stützen von hinten. Die Einbauhöhe ist stufenlos wählbar. Die Montage ist auch vor oder hinter einer Lochplatte möglich. Bei zusätzlicher Verwendung einer Halteschiene kann diese als hintere Anschlagleiste genutzt werden.
• Belastbarkeit max. 30 kg.
• 1 x Metallablage, neigbar - Ablage B665 x T300 x H160 mm.
• 2 Montagekonsolen mit stufenlose Neigungsverstellung von 0° - 30°. Tiefenposition der Ablage in der Montagekonsole um 120 mm verstellbar. Ablage mit Aufkantung vorne 15 mm, andere Seiten 40 mm.
• Montage an: System-Stützen von vorne, System-Stützen von hinten (keine Neigungsverstellung). Die Einbauhöhe ist stufenlos wählbar. Die Montage ist auch vor oder hinter einer Lochplatte möglich.
• Belastbarkeit max. 30 kg.
• Pulverbeschichtung
• Lieferung zerlegt - einfachste Montage
• Qualitätsgarantie 5 Jahre
• Made in Germany

Technische Daten

Montage / Unterlagen

https://oxomi.com/p/2024568/catalog/10045291

Hersteller: RAU
