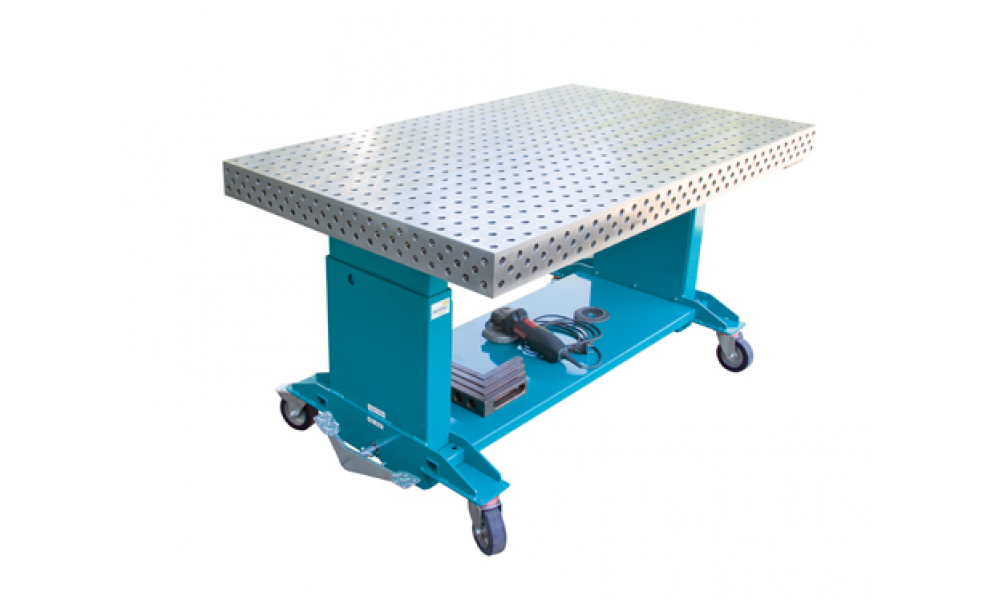

Supporter Arbeits- u. Montagetisch Typ AM 1200
Der SUPPORTER wurde für Arbeitsplätze in der Fertigung, Montage und Instandhaltung entwickelt, bei denen die exakte Höheneinstellung von besonderer Bedeutung ist.
Millimetergenau lässt sich die Plattform in die gewünschte Höhe bringen. Das zu bearbeitende Werkstück lässt sich einfach und schnell in die gewünschte Position dirigieren.
Der Supporter arbeitet mit einem integrierten Hydrauliksystem und ist somit unabhängig von Versorgungsleistungen.
Die Unterkonstruktion ist aus stabilen Stahlprofilen gefertigt. Die solide Bauweise gewährleistet auch bei Nutzung der maximal zulässigen Tragfähigkeit ein sicheres Arbeiten.
Der SUPPORTER ist mit Rollen oder in stationärer Ausführung lieferbar.
Merkmale
- fahrbarer Arbeitsplatz, stufenlos höhenverstellbar
- Das Heben und Senken erfolgt gleichmäßig und präzise durch ein fußbetätigtes Doppel-Hydraulikhebeaggregat
- Basisausführung mit oberem Plattformgrundrahmen, zur Aufnahme der Arbeitsplattform
- Traglast 1200 kg
- Bauhöhe 670 mm
- Nutzhub 300 mm
- Maximalhöhe 970 mm
- Plattformgröße (Grundrahmen) 1460 x 740 mm
- Eigengewicht 130 kg
- Lenkrolle 2 Stück mit Bremse, 2 Stück ohne Bremse
- Rad-Ø 125 mm
- Lackierung: pulverbeschichtet in RAL 5021 Wasserblau
S4 Lochraster- Arbeits- und Spanntisch, 1-160020T1 mit Adapter auf Plattformgrundrahmen aufschraubbar; die Lochrasterplatte hat eine vertikale und horizontale Lochanordnung, die durch eine diagonale Lochanordnung an den Seiten komplettiert wird;
- Bohrungsabstand 50 mm
- Bohrungs-Ø 16 mm
- Materialdicke 12 mm
- Die Plattenkonstruktion ist verstärkt durch kassettenförmig eingeschweißte Rippen
- Rasterlinien im Abstand von 50 mm
- Oberfläche feingefräst; Plattformgröße: 2000 x 1000 x 100 mm
- Gewicht: ca. 350 kg
Der Artikel setzt sich aus dem Supporter AM 1200, der S4 Lochraster-Arbeits- und Spanntischplatte und verschiedenen Adapterteilen zusammen.
